Refit du tableau électrique (2/2) / Refit of electrical panel (2/2)



Pour éviter autant que faire ce peut l'oxydation, nous étamons l'extrémité du fil avant de le sertir et montons une petite longueur de gaine thermo-rétractable au-dessus de la cosse.

Interrupteurs et disjoncteurs montés

Précâblage du +12V

Nous avons prévu deux tableaux électriques offrant chacun 10 interrupteurs et leur disjoncteur associé. Le disjoncteur coupe le +12V alors que l'interrupteur est bipolaire. Nous restera trois lignes inutilisées qui nous servirons dans le futur si nous ajoutons des équipements.

En parallèle du précâblage des tableaux électriques nous préparons le support sur lequel ils seront fixés, une simple plaque de contreplaqué qui sera enduite de résine époxy puis peinte.

Support des tableaux électriques

Les barres de cuivre amenant le + et - 12V des batteries de services sont maintenant prêtes. Elles sont fixées de part et d'autre des tableaux électriques en étant surélevées pour permettre aux vis de serrage des câbles de dépasser des barres de cuivre.

Les barres de cuivre installées

Nous profitons des tous premiers jours de 2021 pour terminer le montage et le précâblage des tableaux électriques et descendons à Port Saint Louis début janvier pour finir l'installation. Nous commençons par repérer tous les fils et décâblons l'ancien tableau.

Repérage des câbles

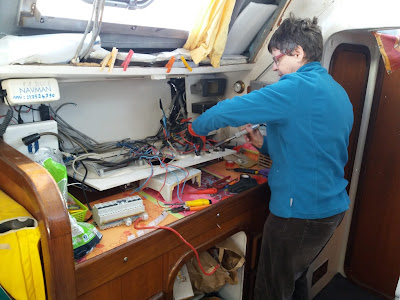

Démontage de l'ancien tableau électrique

Puis nous commençons à recâbler le nouveau tableau électrique. Nous en profitons pour faire un peu de "ménage" car les anciens propriétaires avaient fait des modifications sans retirer les câbles qui n'étaient plus utilisés.

Début du recâblage

Il nous faut presque deux jours pour tout recâbler et peaufiner les chemins de câbles mais le résultat est plutôt sympa et nous sommes d'autant plus satisfait que tout fonctionne parfaitement.

Tableau terminé, ne reste plus qu'a finir les étiquettes

La grande partie à droite des tableaux électriques est réservée pour fixer plus tard un écran de PC ou un écran multifonction comme répétiteur des informations qui circulent sur le réseau NMEA 2K.
